淺談下高壓介質損耗測試儀相關認識
發表日期 ： 2025/07/09 瀏覽次數 ：

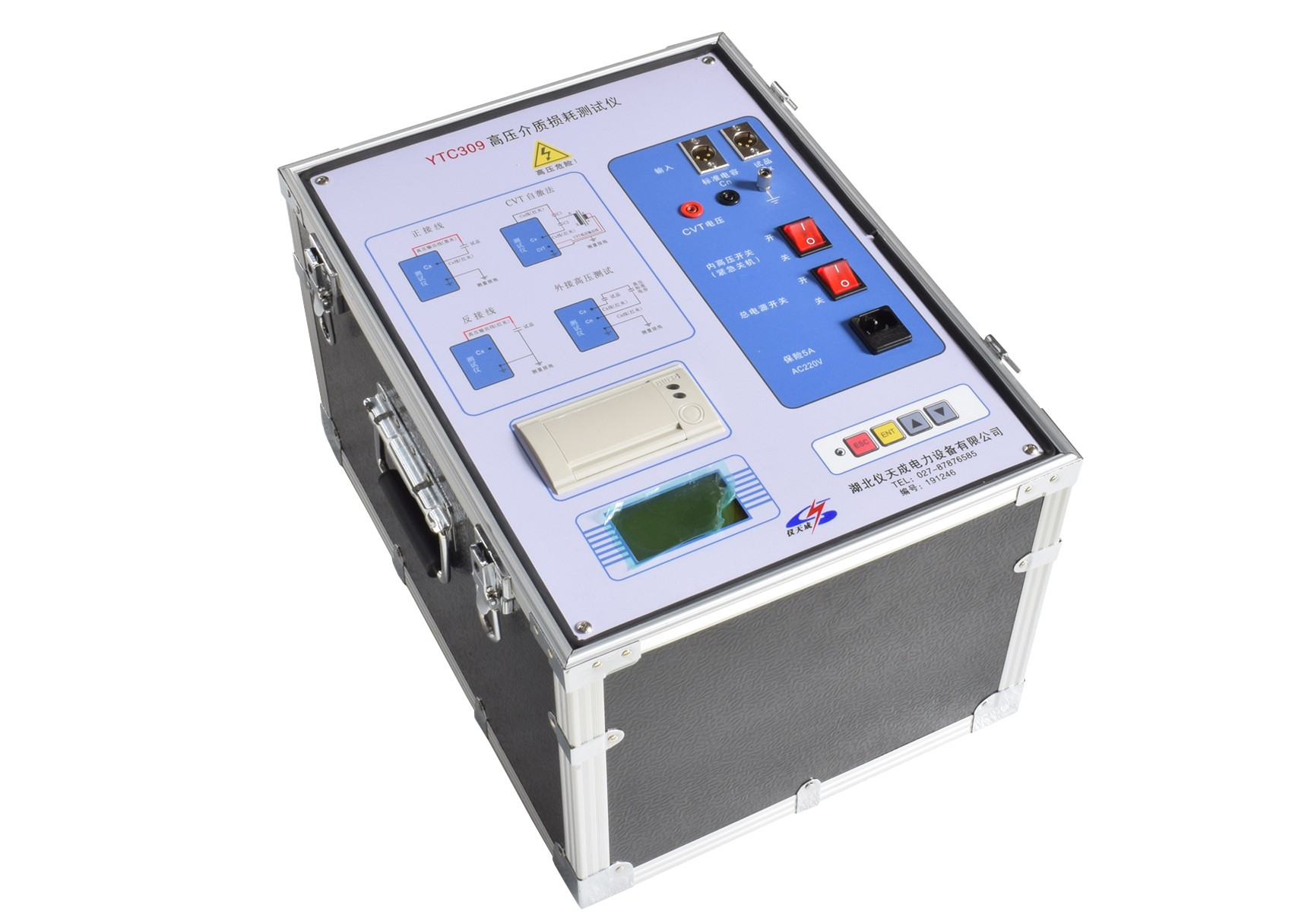

在我們電力系統中，對于變壓器、互感器、套管、電容器、避雷器等設備的介損測量是非常常見且有必要的一項工作，高壓介質損耗測試儀就是一款專門針對于上述等電力電氣設備介質損耗檢測的設備，今天就給大家淺談下其相關認識。
本儀器采用變頻技術，可在強電場干擾環境下實現準確測量。其適用范圍廣泛，涵蓋車間、試驗室、科研單位對高壓電器設備的 tgδ 及電容量測量；在絕緣油損耗測試方面，更展現出方便、簡單、準確的顯著優勢。
該儀器支持正、反接線方式，能夠對不接地或直接接地的高壓電器設備進行測量，同時可完成電容式電壓互感器的 tgδ 及主電容 C1、C2 電容量的檢測。儀器內部集成高壓升壓變壓器，并采用過零合閘、防雷擊等安全保護措施。試驗過程中可輸出0.5KV～10kV 不同等級的高壓，操作簡便且安全性高。本儀器配備多重保護功能，包括高壓短路保護、CVT 過壓保護以及儀器接地不良保護。
在交流電壓作用下，電介質會產生能量損耗，即部分電能轉化為熱能，此為電介質損耗。當電介質施加交流電壓時，電壓與電流間存在相角差 Ψ，Ψ 的余角 δ 稱為介質損耗角，δ 的正切 tgδ 則為介質損耗角正切，tgδ 值是衡量電介質損耗的關鍵參數。
標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路構成。測量線路包含取樣電阻、前置放大器及 A／D 轉換器。通過測量電路分別獲取標準回路與被試回路的電流幅值及相位等信息，再由單片機運用數字化實時采集方法，經矢量運算得出試品的電容值和介質損耗正切值。
介質損耗測試設備其在電力系統中的運用非常廣泛，通過上述介紹，大家應該對其工作原理以及特性有所了解了，其是電力工作者進行介損絕緣試驗的好幫手。
介質損耗測試設備其在電力系統中的運用非常廣泛，通過上述介紹，大家應該對其工作原理以及特性有所了解了，其是電力工作者進行介損絕緣試驗的好幫手。
湖北儀天成電力設備有限公司
2025年7月9日
