介質損耗測試儀有哪些試驗接線方式
發表日期 ： 2025/11/07 瀏覽次數 ：
在我們電力系統中，一個絕緣材料的絕緣性能好壞決定了電力線路、設備的安全，所以我們就需要對其定期做一個絕緣介質損耗的測試，我們通常會借助介質損耗測試儀來完成相關的介損測試，那么這款儀器有哪些試驗接線方式呢？下面就給大家介紹一下。
1、正接法：
當被試設備的低壓測量端或二次端對地絕緣時，采用該方法。
2、反接法：當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時，采用該方法。
3、外接高壓測試：當使用正接法、外標準電容、外高壓時，采用該方法。
4、CVT 自激法測量（母線不接地）：注意，只有在CVT測試模式下測C1、C2；在正接或反接法下會損壞
CVT！！！
5、小電容試品的接線：對于小電容，空氣濕度較大時，其 tgδ 受其表面狀態影響，介損測量值異
常且不穩定。此時可采用屏蔽環吸收試品表面泄漏電流，其屏蔽電極在正
接法時接地，反接法時接 Cx 的屏蔽層；此方法有可能改變被試設備內部
的電場分布而影響 tgδ；標準電容器和標準介損器均采用此接法。

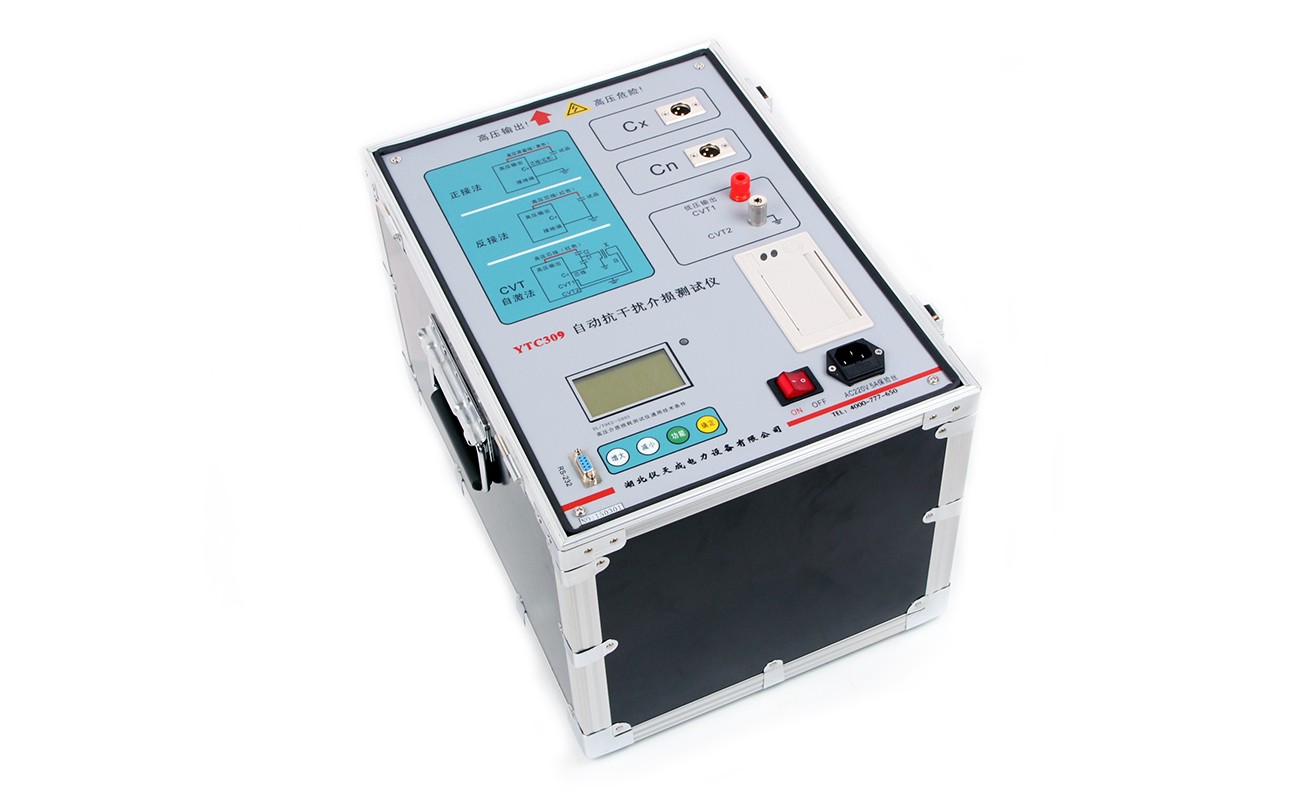

異頻介質損耗測試設備具體現場如何測試，我們需要根據實際的被試品設備、外界濕度環境等情況來選擇適合的，這款儀器適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量工作，是電力工作者進行介損絕緣試驗的好幫手。
